ডিজিটাল কম্পন ক্যালিব্রেটর ক্যালিব্রেট কম্পন মিটার কম্পন বিশ্লেষক / পরীক্ষক ISO10816 HG-5020i

ডিজিটাল কম্পন ক্যালিব্রেটর ক্যালিব্রেট কম্পন মিটার কম্পন বিশ্লেষক কম্পন পরীক্ষকআইএসও ১০৮১৬
ঘনত্ব(ধারাবাহিকভাবে নিয়ন্ত্রিত): ১০ থেকে ১২৮০ হার্জ+0০১%


ISO10816 HG-5020i কম্পন ক্যালিব্রেটরের জন্য আবেদনঃ

1. কম্পন ত্বরণমাপক, গতি এবং নিকটবর্তী ট্রান্সডুসার এবং একটি কম্পন পরিমাপ যন্ত্রের ক্যালিব্রেট করতে ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড সাইন সংকেত ফ্রিকোয়েন্সি 10, 20, 40, 80, 160, 320,৬৪০ এবং ১২৮০ হার্জ

2ক্যালিব্রেটর থেকে ত্বরণ, বেগ এবং স্থানচ্যুতির ব্যাপ্তি তৈরি করা যেতে পারে

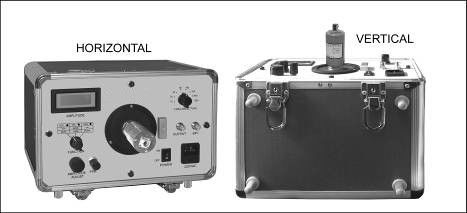

3.পটেনটিওমিটারের মাধ্যমে সংজ্ঞায়িত করা যায় এবং ডিজিটাল ডিসপ্লেতে প্রদর্শিত হয়। হয় অনুভূমিক বা উল্লম্ব কম্পন তৈরি করা যেতে পারে।

4.HG-5020i কম্পন ক্যালিব্রেটর একসাথে সাইনস সিগন্যাল জেনারেটর, পাওয়ার এম্প্লিফায়ার, স্ট্যান্ডার্ড ট্রান্সডুসার এবং একটি শেকারকে একত্রিত করে এবং এটিতে একটি ছোট ভলিউম, উচ্চ নির্ভুলতা এবং সহজ অপারেশন রয়েছে।এটি ল্যাবরেটরিতে অথবা সাইটে ব্যবহার করা যেতে পারে.

5আন্তর্জাতিক মানঃ ISO10816

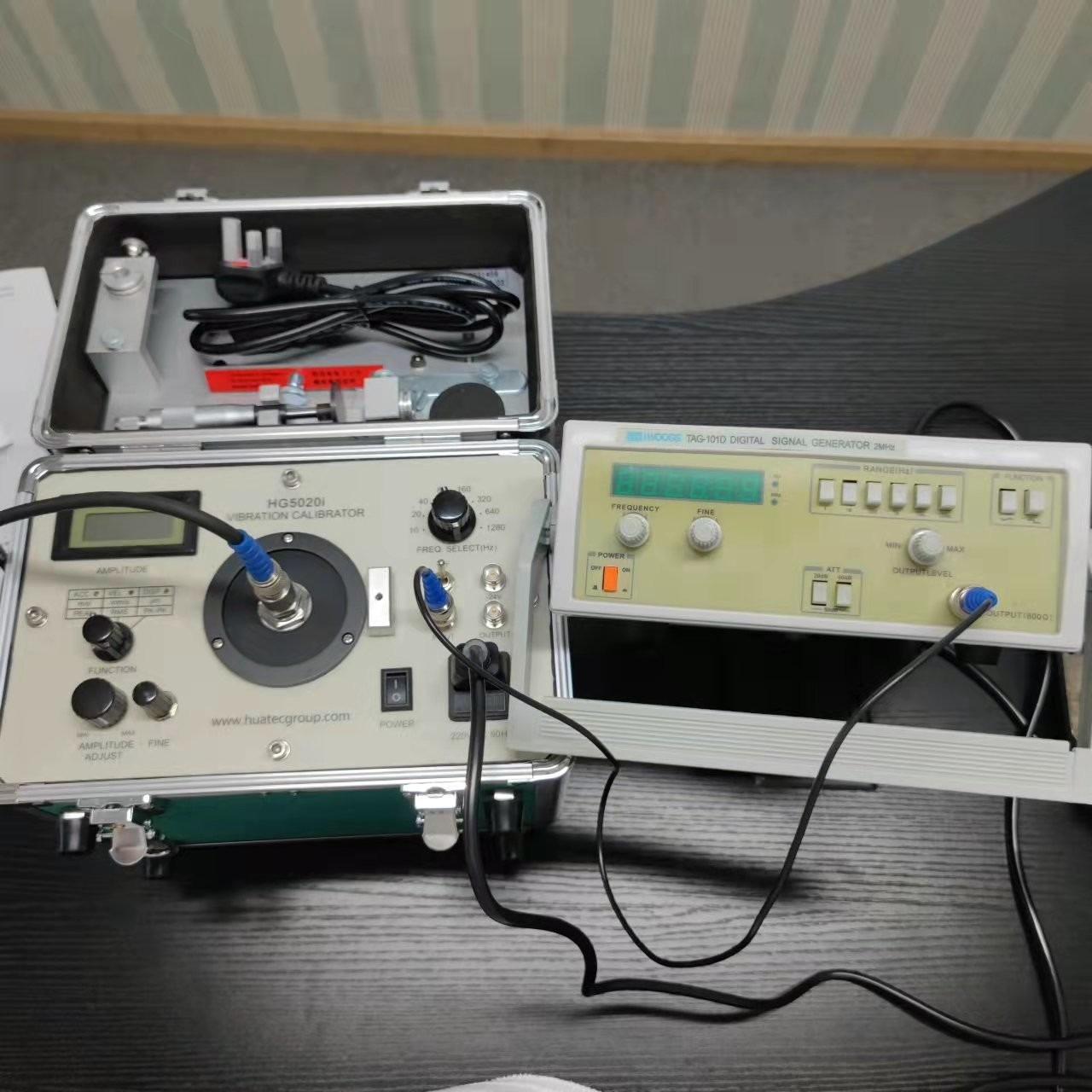

6.External সিগন্যাল জেনারেটর ব্যবহার করার সময় ক্রমাগত নিয়মিত, ফ্রিকোয়েন্সি পরিসীমা 1Hz থেকে 10kHz হতে পারে

কম্পন ত্বরণমাপক, গতি এবং নিকটবর্তী ট্রান্সডুসার এবং একটি কম্পন পরিমাপ যন্ত্রের ক্যালিব্রেশন করতে ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড সাইন সংকেত ফ্রিকোয়েন্সি 10, 20, 40, 80, 160, 320,ক্যালিব্রেটর থেকে 640 এবং 1280 হার্টজ উৎপন্ন করা যেতে পারে. এটি একটি বহিরাগত সংকেত জেনারেটর থেকে ইনপুট জন্য একটি সকেট আছে কোন কম্পন ফ্রিকোয়েন্সি এবং এমনকি সুইপ সংকেত জন্য.পন্টিওমিটারের মাধ্যমে সংজ্ঞায়িত করা যায় এবং ডিজিটাল ডিসপ্লেতে প্রদর্শিত হয়. হয় অনুভূমিক বা উল্লম্ব কম্পন উৎপন্ন করা যেতে পারে.

এইচজি-৫০২০আই একসাথে সিনাস সিগন্যাল জেনারেটর, পাওয়ার এম্প্লিফায়ার, স্ট্যান্ডার্ড ট্রান্সডুসার এবং একটি শেকারকে একত্রিত করে এবং এতে একটি ছোট ভলিউম, উচ্চ নির্ভুলতা এবং সহজ অপারেশন রয়েছে।এটি ল্যাবরেটরিতে অথবা সাইটে ব্যবহার করা যেতে পারে.

স্ট্যান্ডার্ডঃ জেজেজি ১০৬২-২০১০। জেজেজি ২৯৮-২০১৫

বিশেষ উল্লেখ

ফ্রিকোয়েন্সিঃ স্থির 10, 20, 40, 80, 160, 320, 640, 1280Hz এবং ক্রমাগত ফ্রিকোয়েন্সি সমন্বয়, পরিস্রাবণ, নন-সাইন সহ যে কোনও সংকেতের জন্য বাহ্যিক ইনপুট

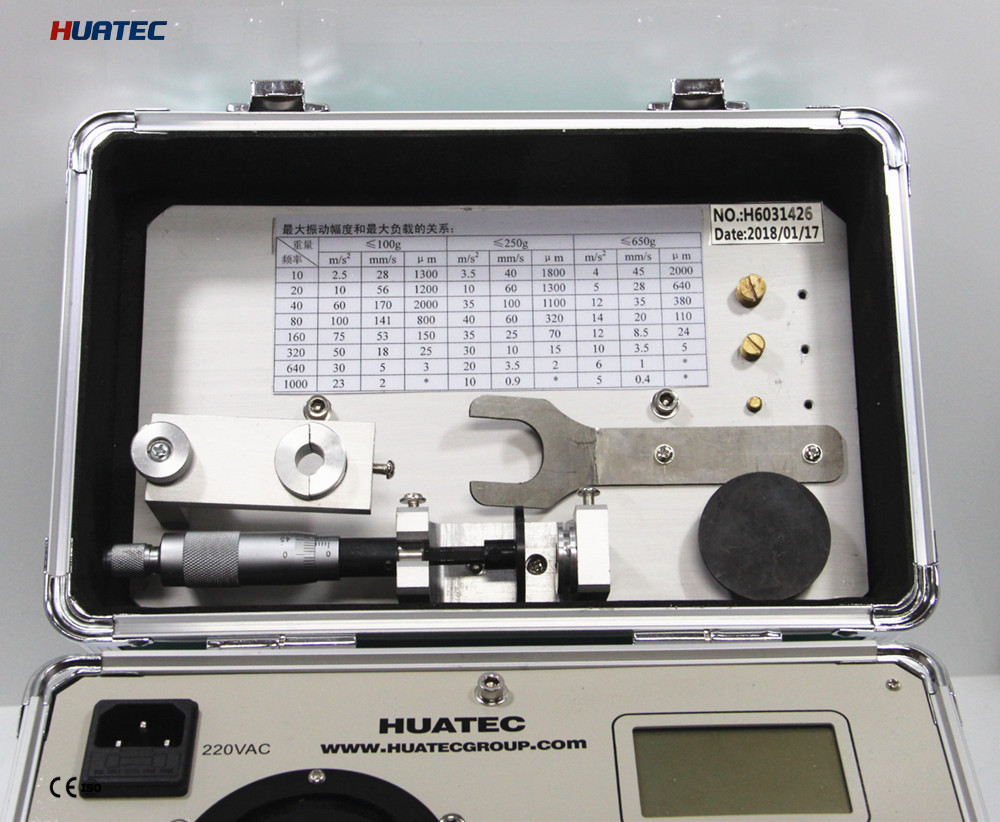

সর্বাধিক কম্পনের ব্যাপ্তি এবং সর্বাধিক লোড

আকারঃ280 x 180 x 250 মিমিমোট ওজনঃ১০ কেজি

তাপমাত্রাঃ অপারেশনঃ0^oC থেকে 50^oসিসঞ্চয়স্থান:-২০^oসি থেকে ৭০^oসি

শক্তিঃ220Vac (বিকল্প 110Vac)

সান্নিধ্য জোনের রৈখিকতা

প্রোডঃ 5 মিমি এবং 8 মিমি প্রোব রেঞ্জঃ 0 ~ 2.0 মিমি

প্রদর্শনঃ3¹/₂ত্বরণ, বেগ বা স্থানচ্যুতির জন্য ডিজিট প্রদর্শন

দ্রষ্টব্যঃ উচ্চতর ফ্রিকোয়েন্সির সাথে কম্পনের স্থানচ্যুতির মান খুব ছোট, তাই ক্যালিব্রেটর থেকে কোনও কম্পন সংকেত আউটপুট হবে না।

আকারঃ280 x 180 x 250 মিমি

ওজনঃ২০ পাউন্ড, ৯ কেজি

তাপমাত্রাঃ অপারেশনঃ0^oC থেকে 50^oসি

সঞ্চয়স্থান:-২০^oসি থেকে ৭০^oসি

আর্দ্রতা:৯০% নন-কন্ডেনসিং

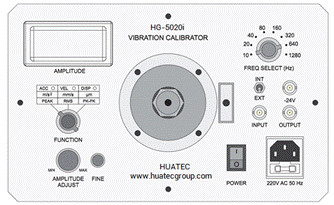

HG-5020i কম্পন ক্যালিব্রেটরের কন্ট্রোল প্যানেল নিম্নরূপ দেখানো হয়েছেঃ


1 কম্পন ব্যাপ্তি আউটপুট প্রদর্শন ক্যালিব্রেটরের বিভিন্ন কম্পন সংকেত আউটপুট ব্যাপ্তি দেখায়
2 ক্যালিব্রেশন পন্টিওমিটার
3 ফাংশন নির্বাচন সুইচ ক্যালিব্রেটরের আউটপুট ত্বরণ, গতি বা স্থানচ্যুতিতে স্থানান্তর
4 আউটপুট ব্যাপ্তি সামঞ্জস্য করার জন্য সম্ভাবনাময়
আউটপুট কম্পন ব্যাপ্তি পরিবর্তন করতে potentiometer সামঞ্জস্য
5 আউটপুট কম্পন ব্যাপ্তি ধীরে ধীরে সামঞ্জস্য
6 ক্যালিব্রেট করার জন্য ট্রান্সডুসার ম্যানুফ্যাকচারিং টেবিল
7 ঘনিষ্ঠতা জোনের স্ট্যান্ড ফিক্সিংয়ের জন্য থ্রেড হোল
নিকটবর্তী জোন্ডের ক্যালিব্রেশনের সময়, ট্রান্সডুসার স্ট্যান্ডটি এই থ্রেড হোলের মাধ্যমে নিয়ন্ত্রণ প্যানেলে সংযুক্ত করা হয়।
8 পাওয়ার সুইচ 220 ভিএসি
9 220 ভি এসি পাওয়ার ইনপুট জন্য সকেট
220 ভোল্ট এসি পাওয়ার সংযোগের জন্য ব্যবহৃত হয়।
10. পাওয়ার আউটপুট জন্য সকেট
ক্যালিব্রেটরের পাওয়ার এম্প্লিফায়ারের আউটপুট সিগন্যালের তরঙ্গ আকৃতি পর্যবেক্ষণের জন্য।
₹২৪ ভোল্টেজের আউটপুট সকেট
proximity probe এর calibration চলাকালীন proximitor এর জন্য 24 V এ পাওয়ার সরবরাহ করা।
12 ফ্রিকোয়েন্সি নির্বাচন সুইচ
