ডিএসি এভিজি ভিডিও রেকর্ডার আল্ট্রাসাউন্ড ত্রুটি সনাক্তকারী স্বয়ংক্রিয় ক্যালিব্রেশন জন্য ধাতু

DAC AVG ভিডিও রেকর্ডার অটো ক্যালিব্রেশন আল্ট্রাসাউন্ড মেটাল ফ্লা ডিটেক্টর FD219

ভূমিকা

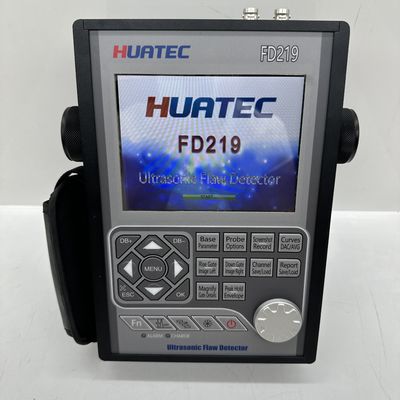

এই HUATEC FD219 ত্রুটি সনাক্তকারী একটি পোর্টেবল ইন্ডাস্ট্রিয়াল ডিজিটাল অতিস্বনক ত্রুটি সনাক্তকারী যা দ্রুত, সুবিধামত, ক্ষতি ছাড়াই এবং সঠিকভাবে ওয়ার্কপিসে বিভিন্ন ত্রুটি (ফাটল, অন্তর্ভুক্তি, ছিদ্র ইত্যাদি) সনাক্ত করতে, সনাক্ত করতে, মূল্যায়ন করতে এবং নির্ণয় করতে পারে। এটি পরীক্ষাগার এবং প্রকৌশল সাইটে উভয়ই ব্যবহার করা যেতে পারে। এই যন্ত্রটি ব্যাপকভাবে উত্পাদন, লোহা এবং ইস্পাত ধাতুবিদ্যা, ধাতু প্রক্রিয়াকরণ, রাসায়নিক শিল্প এবং অন্যান্য ক্ষেত্রে ব্যবহার করা যেতে পারে যেগুলির ত্রুটি সনাক্তকরণ এবং মান নিয়ন্ত্রণের প্রয়োজন। এটি মহাকাশ, রেল পরিবহন, বয়লার এবং চাপ জাহাজ ইত্যাদি ক্ষেত্রে অনলাইন নিরাপত্তা পরিদর্শন এবং জীবন মূল্যায়নে ব্যাপকভাবে ব্যবহৃত হয়।

যন্ত্রটি ঢালাই, ফোরজিংস, বিলেট, অ্যাক্সেল, শ্যাফ্ট, ট্যাঙ্ক এবং চাপের জাহাজ, টারবাইন এবং কাঠামোগত উপাদানগুলিতে লুকানো ফাটল, শূন্যতা, বিচ্ছিন্নতা এবং অনুরূপ বিচ্ছিন্নতা সনাক্তকরণ এবং আকারে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

যন্ত্রের বৈশিষ্ট্য

মূল হার্ডওয়্যারটি ARM+FPGA দিয়ে ডিজাইন করা হয়েছে, এবং সফ্টওয়্যারটি একটি অত্যন্ত নির্ভরযোগ্য মাল্টিটাস্কিং অপারেটিং সিস্টেম ব্যবহার করে, যা যন্ত্রটির কার্যকারিতা, বহনযোগ্যতা, স্থায়িত্ব এবং নির্ভরযোগ্যতাকে ব্যাপকভাবে উন্নত করে।

এই যন্ত্রটি একটি মাস্টার-স্লেভ মেনু ব্যবহার করে, এবং এটি শর্টকাট কী এবং একটি ডিজিটাল ঘূর্ণনশীল নব দিয়ে ডিজাইন করা হয়েছে৷ যন্ত্রটি হালকা এবং বহনযোগ্য, এবং এক হাতে ধরে রাখা যায়৷

প্রদর্শন

ফুল-ডিজিটাল মাল্টি-কালার হাই-রেজোলিউশন (640×480 পিক্সেল) মাল্টি-কালার TFT LCD ডিসপ্লে। তরঙ্গরূপ প্রদর্শন আরও সূক্ষ্ম এবং মানবিক।

4 অপারেটিং ইন্টারফেস শৈলী পরিবেশ অনুযায়ী নির্বাচন করা যেতে পারে.

দ্রুত 60 Hz আপডেট সহ LCD। সূক্ষ্ম তরঙ্গরূপ পরিবর্তন প্রদর্শন করতে সক্ষম।

LCD উজ্জ্বলতা অবাধে সেট করা যেতে পারে.

আকৃতি

অল-অ্যালুমিনিয়াম ধাতব শেল শক্তিশালী এবং টেকসই, এবং ইলেক্ট্রোম্যাগনেটিক শিল্ডিং পারফরম্যান্স খুব ভাল।

360-ডিগ্রী ঘূর্ণায়মান স্যাঁতসেঁতে বন্ধনী এবং রাবার শীথ ব্যবহার করা সহজ।

টেম্পারড গ্লাস প্যানেল, অত্যন্ত শক্ত, পরিধান-প্রতিরোধী এবং স্ক্র্যাচ-প্রতিরোধী

স্ক্রিনশট এবং পিডিএফ ত্রুটি সনাক্তকরণ প্রতিবেদন

সমস্ত পৃষ্ঠার রিয়েল-টাইম স্ক্রিনশট এবং ত্রুটি সনাক্তকরণ রিপোর্ট, এবং সেগুলিকে ইউ ডিস্কে BMP ছবি হিসাবে সংরক্ষণ করুন, যা রঙ বা গ্রেস্কেল ছবি হিসাবে সেট করা যেতে পারে।

একটি পিডিএফ ফাইল হিসাবে ত্রুটি সনাক্তকরণ প্রতিবেদন রপ্তানি করুন এবং সহজ সংরক্ষণাগার এবং মুদ্রণের জন্য এটি একটি U ডিস্কে সংরক্ষণ করুন৷

পিডিএফ ফাইলের সমস্ত বিষয়বস্তু ব্যবহারকারীর চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

বিএমপি ছবি এবং পিডিএফ ফাইল কম্পিউটার বা মোবাইল ফোনে দেখা যায়।

পরিসর

ইস্পাত 15000 মিমি পর্যন্ত; নির্দিষ্ট ধাপে বা ক্রমাগত পরিবর্তনশীল পরিসর নির্বাচনযোগ্য। বড় কাজের টুকরা এবং উচ্চ-রেজোলিউশন পরিমাপে ব্যবহারের জন্য উপযুক্ত।

পালসার

100V, 200V, 250V, 300V, 350V, 400V এবং 500V এর মধ্যে পালস শক্তি নির্বাচনযোগ্য।

বিভিন্ন ফ্রিকোয়েন্সি সহ প্রোবের সাথে মেলানোর জন্য পালস প্রস্থ 0.1µs থেকে 0.5 µs পর্যন্ত টিউনযোগ্য।

পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2 KHz পর্যন্ত সামঞ্জস্যযোগ্য।

সর্বোত্তম প্রোব পারফরম্যান্সের জন্য 50Ω, 150Ω, 250Ω এবং 500Ω এর মধ্যে ড্যাম্পিং নির্বাচনযোগ্য

প্রোব নির্বাচন: একক ক্রিস্টাল প্রোব, ডুয়াল ক্রিস্টাল প্রোব, স্পেশাল অ্যাঙ্গেল প্রোব, পেনিট্রেটিং প্রোব, ক্লাইম্বিং প্রোব।

রিসিভার

স্যাম্পলিং: 320 MHz এর স্যাম্পলিং গতিতে 16 ডিজিটের AD কনভার্টার

সংশোধন: পজিটিভ হাফওয়েভ, নেগেটিভ হাফওয়েভ, ফুলওয়েভ এবং আরএফ

এনালগ ব্যান্ডউইথ: 0.2MHz থেকে 20MHz ক্ষমতা নির্বাচনযোগ্য ফ্রিকোয়েন্সি রেঞ্জের সাথে (যন্ত্র দ্বারা স্বয়ংক্রিয়ভাবে সেট করা) সর্বোত্তম কর্মক্ষমতার জন্য প্রোবের সাথে মেলে।

লাভ: 0 dB থেকে 110 dB নির্বাচনযোগ্য ধাপে সামঞ্জস্যযোগ্য 0.1 dB, 2 dB, 6 dB৷

গেটস

দুটি সম্পূর্ণ স্বাধীন গেট পিক ট্রিগারিং ব্যবহার করে সিগন্যালের উচ্চতা বা দূরত্বের জন্য পরিমাপের বিকল্পগুলির একটি পরিসীমা প্রদান করে।

ইকো-টু-ইকো মোড সিগন্যালগুলির জন্য সঠিক গেট পজিশনিং করতে দেয় যা একত্রে অত্যন্ত কাছাকাছি।

গেট স্টার্ট: সম্পূর্ণ প্রদর্শিত পরিসরে পরিবর্তনশীল

গেট প্রস্থ: গেট স্টার্ট থেকে প্রদর্শিত পরিসরের শেষ পর্যন্ত পরিবর্তনশীল

গেটের উচ্চতা: 0 থেকে 99% পূর্ণ স্ক্রীন উচ্চতা পরিবর্তনশীল

অ্যালার্ম: LED ফ্ল্যাশ সহ থ্রেশহোল্ড পজিটিভ/নেগেটিভ।

স্মৃতি

যন্ত্রটিতে একটি অন্তর্নির্মিত বড়-ক্ষমতার মেমরি রয়েছে এবং যন্ত্রের পাওয়ার ব্যর্থতার কারণে ডেটা এবং ফাইলগুলি হারিয়ে যাবে না।

ক্যালিব্রেশন সেটআপ এবং প্রোব প্যারামিটার সংরক্ষণ করার জন্য 500টি চ্যানেল ফাইলের মেমরি।

A-স্ক্যান তরঙ্গ এবং সেটিংস সংরক্ষণ করতে 1000 তরঙ্গ রিপোর্ট ফাইলের মেমরি।

সমস্ত ফাইল সংরক্ষণ, প্রত্যাহার এবং সাফ করা যেতে পারে।

চ্যানেল সেটিংস এবং রিপোর্ট ফাইলগুলি মেমরি ডিস্কের মাধ্যমে রপ্তানি করা যেতে পারে, এবং তথ্যগুলি ইউএসবি মেমরির মাধ্যমে সীমাহীন পরিমাণে সংরক্ষণ করা যেতে পারে।

ভিডিও রেকর্ডার

ভিডিও রেকর্ডার অনেক পরিস্থিতিতে উপযোগী, যারা পরে অনুসন্ধান কার্যক্রম বিশ্লেষণ করতে চান তাদের জন্য এটি খুবই সুবিধাজনক।

যন্ত্রটি পরীক্ষার প্রক্রিয়াটি রেকর্ড করতে পারে এবং এটি একটি ভিডিও ফাইল হিসাবে সংরক্ষণ করতে পারে, যা যন্ত্র বা বিশেষ সফ্টওয়্যারের মাধ্যমে বাজানো যেতে পারে। এটি 10টি ভিডিও ফাইল সমর্থন করে এবং প্রতিটি ভিডিও ফাইল 5 মিনিট পর্যন্ত দীর্ঘ হতে পারে।

আপনি যদি ভিডিও ফাইলটিকে মেমরি ডিস্কে সংরক্ষণ করতে চান, তাহলে ভিডিও ফাইলের সংখ্যা এবং সময়কাল সীমাবদ্ধ থাকবে না।

পরীক্ষার প্রক্রিয়া রেকর্ডিং এবং পুনরায় প্লে করা ভবিষ্যতে অধ্যয়ন এবং ত্রুটি সনাক্তকরণের বিশ্লেষণের জন্য দুর্দান্ত সুবিধা প্রদান করে।

ভিডিও প্লেব্যাক পজ, ফাস্ট ফরওয়ার্ড, ফাস্ট রিওয়াইন্ড এবং স্টপ ফাংশন সমর্থন করে।

ফাংশন

• স্বয়ংক্রিয় ক্রমাঙ্কন: প্রোবের শূন্য অফসেটের স্বয়ংক্রিয় ক্রমাঙ্কন, প্রোব অ্যাঙ্গেল (কে মান) এবং উপাদানের বেগ।
• ত্রুটি সনাক্তকরণ: লাইভ ডিসপ্লে শব্দ-পথ, অভিক্ষেপ (পৃষ্ঠের দূরত্ব), গভীরতা, প্রশস্ততা,
• ত্রুটির আকার নির্ধারণ: AVG বা DAC ব্যবহার করে স্বয়ংক্রিয় ত্রুটির আকার নির্ধারণ, ত্রুটি গ্রহণ বা প্রত্যাখ্যানের প্রতিবেদনের গতি।
• ডিজিটাল রিডআউট এবং ট্রিগ। ফাংশন: একটি সাধারণ প্রোব ব্যবহার করার সময় বেধ/গভীরতা ডিজিটাল রিডআউটে প্রদর্শিত হতে পারে এবং কোণ প্রোব ব্যবহার করা হলে পৃষ্ঠের দূরত্ব এবং গভীরতা সরাসরি প্রদর্শিত হয়।
• DAC/AVG: বক্ররেখা স্বয়ংক্রিয়ভাবে তৈরি হয়, এবং নমুনা পয়েন্টগুলি ক্ষতিপূরণ এবং সংশোধন করা যেতে পারে। বক্ররেখা স্বয়ংক্রিয়ভাবে লাভের সাথে ভাসতে থাকে, সনাক্তকরণের দূরত্বের সাথে স্বয়ংক্রিয়ভাবে প্রসারিত হয় এবং বিলম্বের সময়ের সাথে স্বয়ংক্রিয়ভাবে চলে যায়। এটি যেকোনো অ্যাপারচারের AVG কার্ভ প্রদর্শন করতে পারে।
• AWS D1.1. এই মান নির্বাচন করা ম্যানুয়াল গণনা কমাতে এবং সনাক্তকরণ দক্ষতা উন্নত করতে পারে।
• বাঁকা পৃষ্ঠ সংশোধন বৈশিষ্ট্য.
• ক্র্যাক উচ্চতা পরিমাপ ফাংশন.
• গেট ম্যাগনিফাই : পুরো স্ক্রিনের প্রস্থে গেট রেঞ্জের বিস্তার।
• ভিডিও রেকর্ডিং এবং প্লেব্যাক।
• স্বয়ংক্রিয় লাভ ফাংশন
• খাম: 60 Hz আপডেট রেটে লাইভ এ-স্ক্যানের একযোগে প্রদর্শন এবং এ-স্ক্যান প্রদর্শনের খাম
• পিক হোল্ড: পরীক্ষার ফলাফল সহজে ব্যাখ্যা করতে লাইভ A-স্ক্যানের সাথে হিমায়িত পিক ওয়েভফর্মের তুলনা করুন।
• পিক মার্ক: রিয়েল টাইমে শিখরটি ক্যাপচার করুন এবং চিহ্নিত করুন
• ইকো কোডিং: ডিসপ্লে 1~9 ইকো ডিসপ্লে এরিয়া বিভিন্ন রঙে, ত্রুটির অবস্থান বিশ্লেষণ করতে ব্যবহৃত হয়।
• একটি স্ক্যান ফ্রিজ: ডিসপ্লে ফ্রিজ তরঙ্গরূপ ধারণ করে এবং দূরত্বের ডেটা পরীক্ষা করে।
• বি স্ক্যান ডিসপ্লে বৈশিষ্ট্য। স্বজ্ঞাতভাবে ওয়ার্কপিসের ত্রুটি আকৃতি প্রদর্শন করুন এবং সনাক্তকরণের ফলাফল আরও স্বজ্ঞাত।

রিয়েল টাইম ঘড়ি

ইন্সট্রুমেন্ট ঘড়ি সময় ট্র্যাকিং চলতে থাকে.

যোগাযোগ

দুটি উচ্চ গতির USB2.0 পোর্ট। দুটি USB মোড নির্বাচন করা যেতে পারে: U-DISK এবং U-BRIDGE৷ U-DISK মোডে, চ্যানেল কনফিগারেশন ফাইল, ত্রুটি রিপোর্ট ফাইল, স্ক্রিনশট ছবি এবং রেকর্ড করা চলচ্চিত্রগুলি U-DISK-এ সংরক্ষণ করা যেতে পারে। U-BRIDGE মোডে, যন্ত্রটি DataPro সফ্টওয়্যারের সাথে ডেটা বিনিময় করে।

ব্যাটারি

অন্তর্নির্মিত বড়-ক্ষমতা এবং উচ্চ-কর্মক্ষমতা লিথিয়াম-আয়ন ব্যাটারি।

ক্রমাগত কাজের সময় 12 ঘন্টারও বেশি। 4-6 ঘন্টা সাধারণ রিচার্জ সময়।

গাঁট

অপারেটিং সমন্বয় ঘূর্ণমান গাঁট ব্যবহার করে সহজে এবং দ্রুত করা হয়.

সফটওয়্যার আপগ্রেড

সফটওয়্যারটি U-DISK এর মাধ্যমে সহজেই আপগ্রেড করা যায়। আপগ্রেড মেশিনের ক্ষতির কারণ হবে না।

স্পেসিফিকেশন

• পরিমাপ পরিসীমা: 0 থেকে 15000 মিমি, ইস্পাত বেগে
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2000 Hz পর্যন্ত
• উপাদানের বেগ: 1000 থেকে 20000m/s
• পালস পুনরাবৃত্তি ফ্রিকোয়েন্সি 20 Hz থেকে 2000 Hz পর্যন্ত
• গতিশীল পরিসীমা: আরও 40dB
• সিস্টেম লিনিয়ারিটি: অনুভূমিক: +/-0.2% FSW,

উল্লম্ব: 0.25% FSH, পরিবর্ধক নির্ভুলতা +/-1 dB।

• সমাধান ক্ষমতা: 40dB এর বেশি
• সংবেদনশীলতা ত্যাগ: 50dB-এর বেশি (গভীর 200mmФ2 সমতল-নীচের গর্ত)
• প্রত্যাখ্যান (দমন): 0 থেকে 80% পূর্ণ পর্দার উচ্চতা
• গোলমাল: 10% এর কম
• গেট মনিটর: সম্পূর্ণ সুইপ পরিসরে নিয়ন্ত্রণযোগ্য দুটি স্বাধীন গেট
• লাভ: 110 dB সর্বাধিক নির্বাচনযোগ্য রেজোলিউশন 0.1, 1.0, 2.0, 6.0 dB।
• ব্যান্ডউইথ (এম্প্লিফায়ার ব্যান্ডপাস): 0.2 থেকে 20 MHz
• পালস স্থানচ্যুতি: 32dB এর বেশি
• প্রদর্শন বিলম্ব: -20 থেকে 3400 µs
• প্রোব বিলম্ব/জিরো অফসেট: 0 থেকে 99.99µs
• টেস্ট মোড: পালস ইকো, ডুয়াল এলিমেন্ট এবং থ্রু-ট্রান্সমিশন
• পালসার: Tunable Wave Pulser
• পালস শক্তি: 100V, 200V, 250V, 300V, 500V নির্বাচনযোগ্য
• সংশোধন: ইতিবাচক অর্ধ তরঙ্গ, ঋণাত্মক অর্ধ তরঙ্গ, সম্পূর্ণ তরঙ্গ, আরএফ
• একক: ইঞ্চি বা মিলিমিটার
• ট্রান্সডুসার সংযোগ: BNC বা LEMO
• পাওয়ারের প্রয়োজনীয়তা: এসি মেইন 100-240 VAC, 50-60 Hz
• অপারেটিং তাপমাত্রা: -10 ℃ থেকে 50 ℃, স্টোরেজ তাপমাত্রা: -30 ℃ থেকে 50 ℃

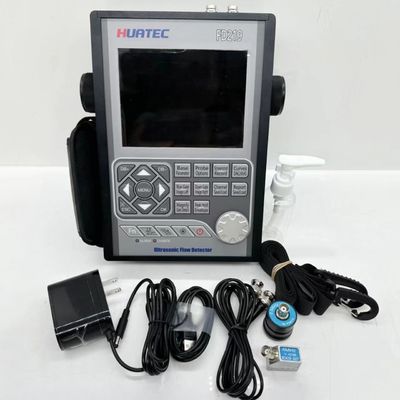

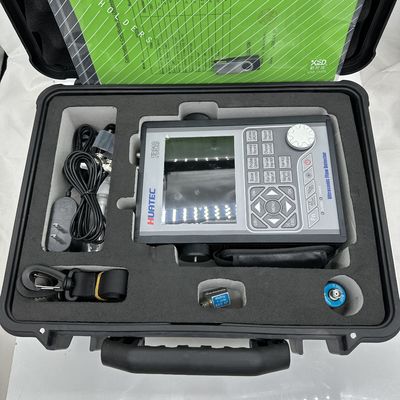

স্ট্যান্ডার্ড প্যাকেজ: হোস্ট, স্ট্রেইট প্রোব 2.5MHz 20mm, অ্যাঙ্গেল প্রোব 4MHz 8X9 60 ডিগ্রি, প্রোব কানেক্টিং ক্যাবল, পাওয়ার অ্যাডাপ্টার এবং কেবল, পিসি সফটওয়্যার, কমিউনিকেশন ক্যাবল, ইউজার ম্যানুয়াল, ক্যালিব্রেশন সার্টিফিকেট, ইনস্ট্রুমেন্ট কেস

ঐচ্ছিক আনুষাঙ্গিক

স্ট্রেইট প্রোব (5MHZ-ф20)
স্ট্রেইট প্রোব (2.5MHZ-ф20)
স্ট্রেইট প্রোব (2.25MHZ-ф20)
স্ট্রেইট প্রোব (1MHZ-ф20)
অ্যাঙ্গেল প্রোব (4MHZ-45 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (4MHZ-60 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (4MHZ-70 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (4MHZ-80 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (2MHZ-45 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (2MHZ-60 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (2MHZ-70 ডিগ্রি, 8*9 মিমি)
অ্যাঙ্গেল প্রোব (2MHZ-80 ডিগ্রি, 8*9 মিমি)
প্রোব T/R (5MHz-ф20mm, ফোকাস 15mm)
প্রোব T/R (2.5MHz-ф20mm, ফোকাস 15mm)
অনুসন্ধানের জন্য সংযোগ তার (BNC-BNC)
প্রোবের সাথে সংযোগ তার (BNC-Lemo 00)
অনুসন্ধানের জন্য সংযোগ তার (Lemo 01-BNC)
প্রোবের সাথে সংযোগের তার (Lemo 01-Lemo 00)
লিথিয়াম আয়ন ব্যাটারি
পাওয়ার অ্যাডাপ্টার (4A/9V)
পাওয়ার ক্যাবল
চামড়ার কেস
টেস্ট ব্লক V1
টেস্ট ব্লক V2
পরীক্ষা ব্লক DAC, ASME ইত্যাদি

চাবুক

নীল দাঁত
